Difusores perfurados quadrados TDA

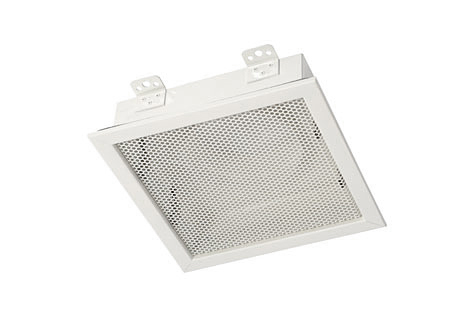

PPRMB

Grelhas de tecto perfuradas.
Grelhas perfuradas de tecto com o interior amovível.

Aplicação

Extracção de ar em sistemas de ar condicionado e ventilação



Material

Aço



Cor

Branco RAL 9010

Composição

Prato frontal perfurado e amovível, montado em plenum com entrada superior



Montagem

Através de parafusos, nas abas de fixação

Descarregue aqui folheto PDF.





Clique na imagem para ver tamanho maior.





Tipo

Caudal m³/h

Ø Gola (mm)

PPRMB 160

300

160

PPRMB 200

450

200

PPRMB 250

700

250

Caudal calculado para uma velocidade de 4 m/s na conduta

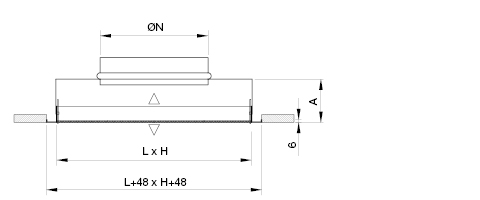

Tipo

LXH [mm]

A [mm]

ØN [mm]

160

251 x 251

75

160

200

351 x 351

75

200

250

451 x 451

100

250

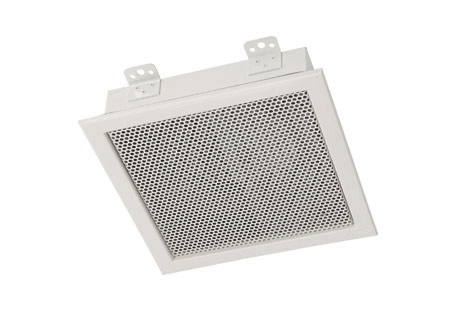

PPTMB

Difusor de tecto perfurado, ajustavel de 1 a 4 vias.



Aplicação

Para insuflação em sistemas de ventilação e ar condicionado



Material

Chapa de aço







Cor

Branco RAL 9010



Composição

Painel frontal perfurado removivel e plenum com acesso superior

Descarregue aqui folheto PDF.

Clique na imagem para ver tamanho maior.





Tipo

Caudal

m³/h

*Caudal

m³/h

Ø Gola

(mm)

PPTMB 160

180

220

160

PPTMB 200

350

350

200

PPTMB 250

550

500

250

Lw ≤ 35 dB(A)

*Caudal calculado para uma velocidade de 3 m/s na conduta

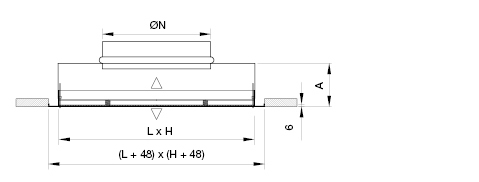

Tipo

LXH

[mm]

A

[mm]

ØN

[mm]

160

251 x 251

75

160

200

351 x 351

75

200

250

451 x 451

100

250

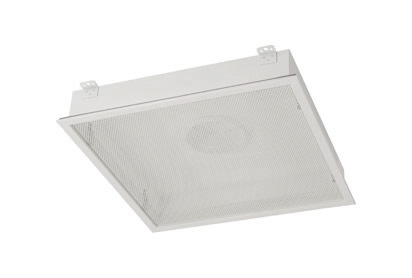

PS/PPRMB

Grelhas perfuradas para tectos modulares
Grelhas perfuradas com o interior amovível, para tectos de 600x600.

Aplicação

Para insuflação em sistemas de ventilação e ar condicionado



Material

Chapa de aço









Cor

Branco RAL 9010



Composição

Painel frontal perfurado removivel e plenum com acesso superior





Clique na imagem para ver tamanho maior.
Tipo

*Caudal

m³/h

Ø Gola

(mm)
PS/PPRMB 160 300 160
PS/PPRMB 200 450 200
PS/PPRMB 250 700 250
PS/PPRMB 315 900 315
Caudal calculado para uma velocidade de 4 m/s na conduta

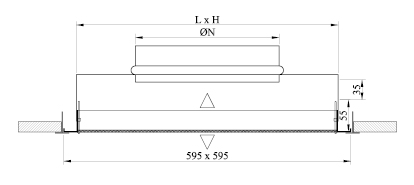

Tipo

LXH

[mm]

ØN

[mm]

160

547 x 547

100

200

547 x 547
200

250

547 x 547
250

315

547 x 547 315

PS/PPTMB

Difusor de tecto perfurado, ajustavel de 1 a 4 vias para aplicação em tectos modulares de 600x600



Aplicação

Para insuflação em sistemas de ventilação e ar condicionado



Material

Chapa de aço


Material

Aço


Cor

Branco RAL 9010

Composição

Prato frontal perfurado e amovível, montado em plenum com entrada superior



Montagem

Através de parafusos, nas abas de fixação





Clique na imagem para ver tamanho maior.
Tipo *Caudal m³/h Ø Gola (mm)
PS/PPTMB 160 220 160
PS/PPTMB 200 350 200
PS/PPTMB 250 500 250
PS/PPTMB 315 7500 315
Caudal calculado para uma velocidade de 3 m/s na conduta

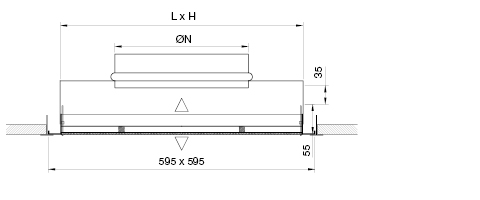

Tipo

LXH

[mm]

ØN

[mm]

160

547 x 547

160

200

547 x 547

200

250

547 x 547

250

315

547 x 547

315
