Difusores circulares TDA

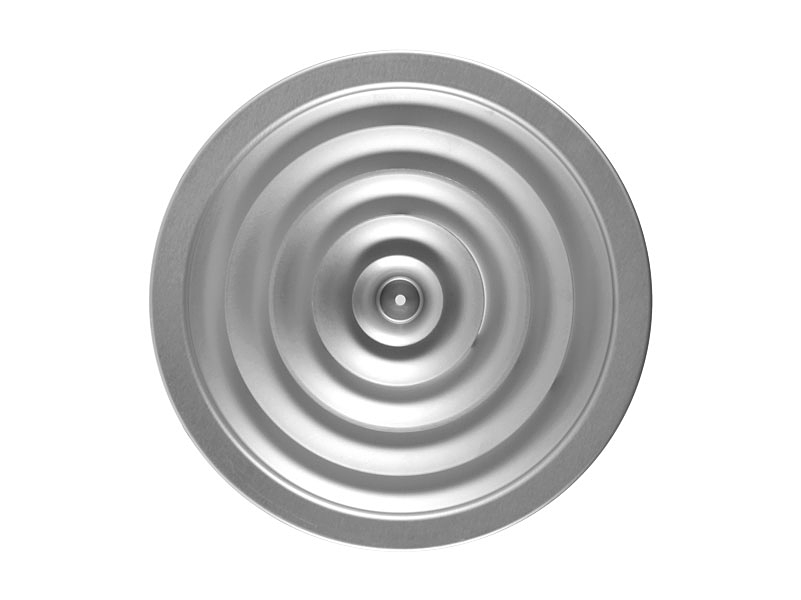

E-DR-50

Difusor circular de cones fixos em alumínio anodizado, com ou sem registo de caudal.

Aplicação

Insuflação e extracção de ar em instalações de ventilação e ar condicionado.



Material

Difusor: Alumínio.

Registo e xapo: Chapa de aço galvanizado.



Difusor

Composto por cones de alumínio, montados num aro de remate



Registo: fabricado em chapa de aço galvanizado, composto por 2 meias luas que são ajustáveis manualmente



Xapo: idêntico ao registo, mas montado numa gola que é aplicada na parte superior do difusor, e inclui uns tirantes que vão pousar no tecto falso.



A ligação entre o difusor e o xapo é feita através de um parafuso central

Cor

Anodizado natural

Lacado branco RAL 9010
( por encomenda )



Acessórios

PM – Ponte de montagem

CR – Comporta de regulação

XAPO – Gola para aplicação em tecto falso, com regulação, para adaptar directamente a tubo flexível



Descarregue aqui folheto PDF.








Clique na imagem para ver tamanho maior.

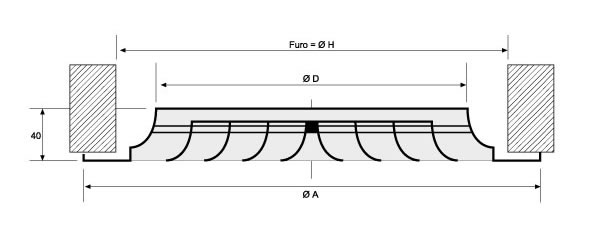

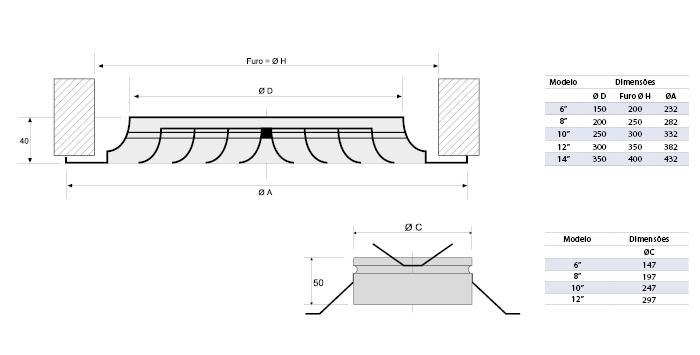

Modelo

difusor

 Dimensões ØA
Ø D

Furo Ø H
6” 150 200 232
8” 200 250 282
10” 250 300 332
12” 300 350 382
14” 350 400 432

Modelo

xapo

Dimensões

ØC
6” 147
8”  197
10” 247
12” 297

Tamanho Velocidade m/s 1,5 2 2,5 3 3,5 4 4,5 5

6"

150

 Caudal 90 125 150 180 210 240 270 300
Alcance 0,4–1 0,5–1,2 0,6–1,5 0,8–1,7 0,9–1,8 1,2–1,9 1,4–2,1 1,5–2,2

Ps

( mm.ca)

 1,1 1,3 2 3 3,5 4 4,6 5,1
dB(A) 20 25 30 35 38 42 45 48

8”

200

 Caudal 160 225 280 340 400 450 490 550
Alcance 0,7–1,4 0,8–1,5 0,8–1,6 1–0,9 1,2–2,4 1,4–2,5 1,6–2,7 1,8–2,9

Ps

( mm.ca)

 1,1 1,2 1,8 2,8 3,4 3,8 4,2 4,8
dB(A) 18 24 30 34 38 42 45 48

10”

250

 Caudal 265 350 440 530 615 700 800 880
Alcance 0,9–1,6 1,1–1,8 1,2–1,9 1,3–2,4 1,5–2,7 1,7–2,9 1,9–3,1 2,1–3,5

Ps

( mm.ca)

 1 1,1 1,7 2,6 3,3 3,7 4 4,5
dB(A) 18 24 29 34 37 41 45 48

12”

300

 Caudal 380 500 635 760 890 1000 1140 1270
Alcance 01–Fev 1,2–2,1 1,4–2,3 1,6–2,6 1,7–2,7 1,9–3 2,2–3,3 2,5–3,8

Ps

( mm.ca)

 1 1,1 1,6 2,3 3,1 3,5 3,9 4,3
dB(A) 17 23 28 33 37 40 44 47

14”

350

 Caudal 560 750 940 1150 1250 1490 1680 1840
Alcance 1,3–2,3 1,4–2,4 1,6–2,9 1,9–3,5 2,2–4 2,5–4,1 2,8–4,7 3,1–5,2

Ps

( mm.ca)

 0,9 1 1,4 2,1 2,9 3,2 3,5 4
dB(A) 17 22 27 32 36 39 42 46

Caudal m³/h
Alcance – para velocidade final de 0,5m/s e 0,2m/s
dB(A) para regulação aberta

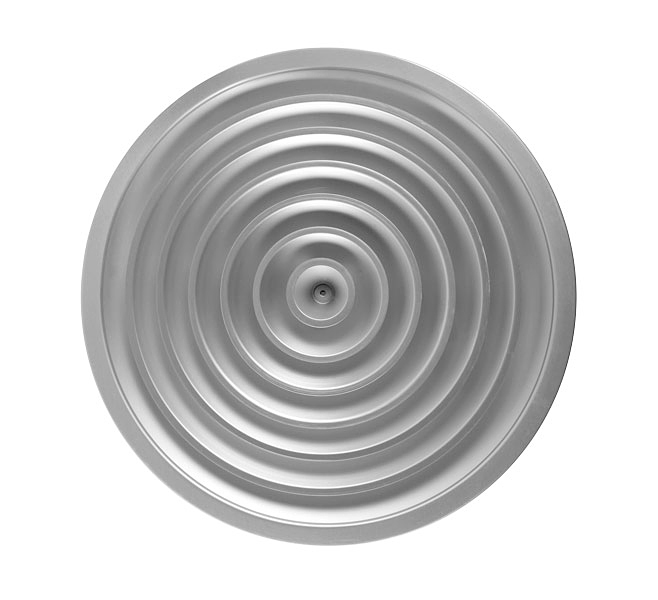

E-DR-75

Difusor circular de cones fixos de alta indução em alumínio anodizado, com ou sem registo de caudal.

Aplicação: Insuflação e extracção de ar, em instalações de ventilação e ar condicionado



Difusor: composto por cones de alumínio, montados num aro de remate



Registo: fabricado em chapa de aço galvanizado, composto por 2 meias luas que são ajustáveis manualmente



Xapo: idêntico ao registo, mas montado numa gola que é aplicada na parte superior do difusor, e inclui uns tirantes
que vão pousar no tecto falso.



A ligação entre o difusor e o xapo é feita através de um parafuso central

Cor

Anodizado natural

Lacado branco RAL 9010
(por encomenda)



Acessórios

PM: Ponte de montagem

CR: Comporta de regulação

XAPO: Gola para aplicação em tecto falso, com regulação, para adaptar directamente a tubo flexível



Descarregue aqui folheto PDF.
Clique na imagem para ver tamanho maior.

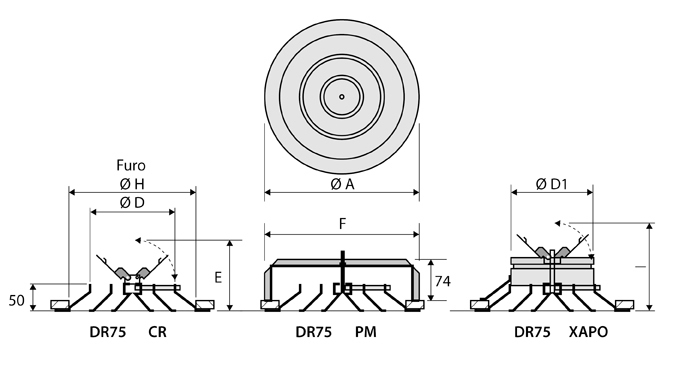

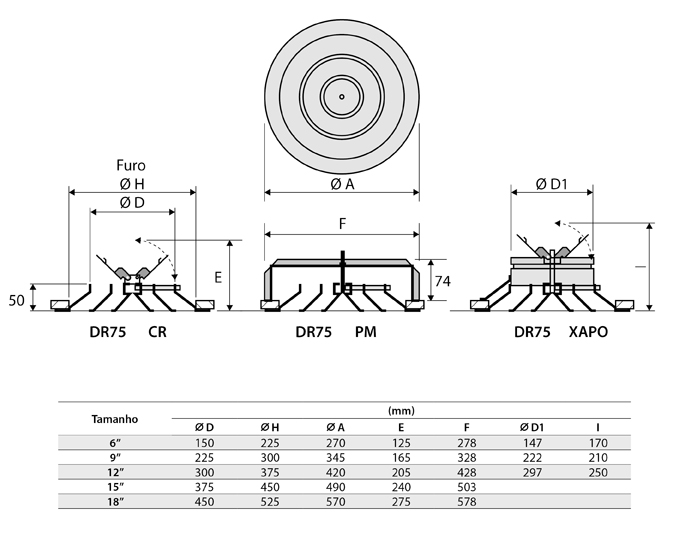

Tamanho (mm)
Ø D Ø H Ø A E F  Ø D1 I
6” 150 225 270 125 278 147 170
9” 225 300 345 165 328 222 210
12” 300 375 420 205 428 297 250
15” 375 450 490 240 503
18” 450 525 570 275 578


Tamanho F Velocidade gola m/s 1,5 2 2,5 3 3,5 4 4,5 5
Perda de carga mm.ca 0,5 0,9 1,3 1,7 2 2,8 3,5 4
Caudal 95 127 160 190 223 254 286 318
6" 2 Alcance  0,7–1,4 0,8–1,5 1–1,8 1,1–2 1,3–2,5 1,5–2,7 1,7–2,9 2–3,2
150 dB(A) 12 17 22 27 32 34 37 40
Caudal 214 286 357 430 500 570 654 715
9” 1,1 Alcance  1,1–2 1,3–2,2 1,5–2,8 1,8–3,4 2,1–3,7 2,4–4 2,7–4,8 3–5,2
225 dB(A) 12 17 22 28 33 36 40 43
Caudal 381 508 635 762 890 1016 1144 1270
12” 0,6 Alcance  1,6–3 1,9–3,2 2,3–3,8 2,7–4,3 3–4,8 3,3–5,8 3,6–6,6 4–7,2
300 dB(A) 12 18 23 29 34 38 42 46
Caudal 594 792 990 1190 1390 1585 1785 1980
15” 0,4 Alcance  1,8–3,2 2,4–4 3–5 3,5–6 4,2–7,4 4,6–8,8 5–9,5 5,5 – 10
375 dB(A) 14 19 24 32 36 41 46 49
Caudal 560 1145 1430 1720 2005 2290 2576 2865
18” 0,3 Alcance  2–3,6 2,8–5 3,6–7 4,3–8 5,5 – 10 6,2–11 6,8–11,5 07–Dez
450 dB(A) 16 21 26 32 38 44 48 52

F - Factor indução ( ver tabelas seguintes )
Alcance - para velocidade final de 0,5m/s e 0,2m/s

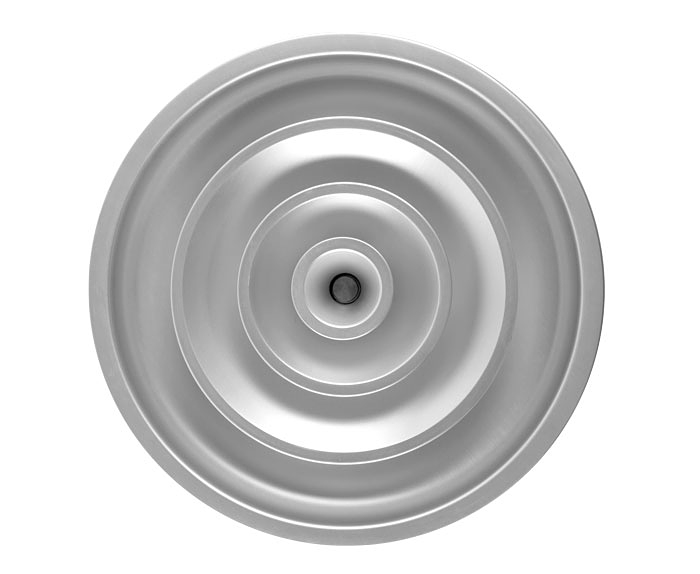

E-DRZ

Difusor circular de cones reguláveis de alta indução em alumínio anodizado, com ou sem registo de caudal.

Aplicação: Insuflação e extracção de ar, em instalações de ventilação e ar condicionado.



Difusor: composto por cones de alumínio, montados num aro de remate.



Registo: fabricado em chapa de aço galvanizado, composto por 2 meias luas que são ajustáveis manualmente



Xapo: idêntico ao registo, mas montado numa gola que é aplicada na parte superior do difusor, e inclui uns tirantes
que vão pousar no tecto falso.

A ligação entre o difusor e o xapo é feita através de um parafuso central.

Cor

Anodizado natural

Lacado branco RAL 9010
(por encomenda)



Acessórios

PM: Ponte de montagem

CR: Comporta de regulação

XAPO: Gola para aplicação em tecto falso, com regulação, para adaptar directamente a tubo flexível.



Descarregue aqui folheto PDF.


Clique na imagem para ver tamanho maior.

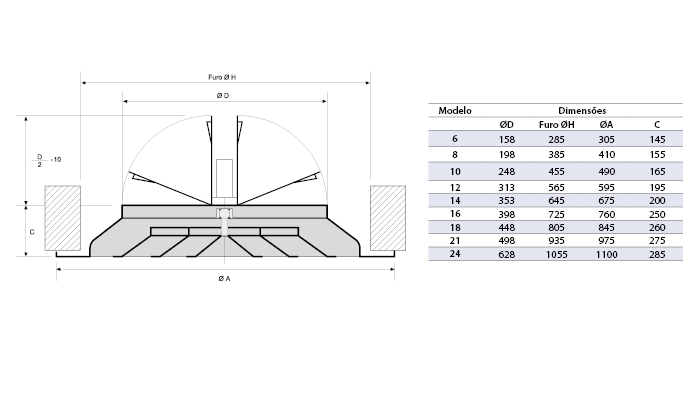

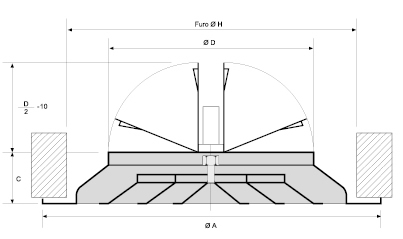

Modelo Dimensões
ØD

Furo

ØH

 ØA C
6 158 285 305 145
8 198 385 410 155
10 248 455 490 165
12 313 565 595 195
14 353 645 675 200
16 398 725 760 250
18 448 805 845 260
21 498 935 975 275
24 628 1055 1100 285



Xapo
ØC
158
198
248
313
Tamanho F Veloc. m/s 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5
P.carga mm.ca 0,7 1,2 1,7 2,2 2,8 3,5 4,2 5 6 7,2

6”

150

 2,5 Caudal 130 160 190 225 255 290 320 350 380 410
Alcance 1,1–2,2 1,2–2,4 1,3–2,6 1,3–2,6 1,4–2,8 1,5–3 1,6–3,2 1,8–3,6 1,9–3,8 02–Abr
dB ( A ) 25 27 28 30 32 36 38 40 41 43

8”

200

 1,6 Caudal 225 285 340 400 455 510 565 625 680 740
Alcance 1,1–2,2 1,2–2,4 1,4–2,8 1,8–3,6 02–Abr 2,1–4,2 2,3–4,6 2,5–5 2,7–5,4 03–Jun
dB ( A ) 25 27 29 32 33 36 39 41 42 44

10”

250

 1 Caudal 355 450 530 620 710 800 885 970 1060 1150
Alcance 1,3–2,6 1,8–3,6 02–4 2,3–4,6 2,7–5,4 03–6 3,1–6,2 3,3–6,6 3,4–6,8 3,6–7,2
dB ( A ) 26 27 29 31 33 37 39 41 42 45

12”

300

 0,7 Caudal 510 635 765 890 1020 1145 1270 1400 1530 1660
Alcance 1,8–3,6 2,2–4,4 2,9–5,8 03–6 3,2–6,4 3,4–6,8 3,5–7 3,9–7,8 04–8 4,2–8,4
dB ( A ) 26 28 30 32 34 37 39 41 43 45

14”

350

 0,6 Caudal 680 845 1020 1200 1340 1500 1690 1860 2000 2220
Alcance 2,1–4,2 2,5–5,1 3–6,3 3,3–6,7 3,6–7,4 3,8–7,7 04–8 4,3–8,6 4,4–8,8 4,6–9,2
dB ( A ) 27 29 32 33 35 37 39 41 43 45

16”

400

 0,5 Caudal 865 1080 1300 1515 1730 1945 2160 2380 2600 2810
Alcance 2,4–4,8 2,9–5,8 3,4–6,8 3,7–7,4 4,1–8,3 4,2–8,6 4,5–9,2 4,6–9,4 4,8–9,6 5–10
dB ( A ) 27 29 33 35 36 38 40 42 44 45

18”

450

 0,5 Caudal 1100 1390 1690 1950 2240 2540 2770 3090 3390 3660
Alcance 2,6–5,3 3–6,2 3,5–7 3,8–7,8 4,2–8,5 4,4–8,7 4,6–9,3 4,7–9,5 4,9–9,8 5,2–10,3
dB ( A ) 27 29 34 35 36 38 40 42 44 46

21”

525

 0,4 Caudal 1410 1765 2120 2470 2825 3200 3530 3880 4240 4600
Alcance 03–Jun 3,4–6,8 3,7–7,4 4,2–8,4 4,3–8,6 4,6–9,2 4,7–9,4 4,8–9,6 5–10 5,4–10,8
dB ( A ) 27 29 35 36 37 39 41 43 45 46

24”

600

 0,3 Caudal 2030 2540 3050 3560 4100 4600 5100 5600 6100 6600
Alcance 3,4–6,8 3,7–7,4 4,2–8,4 4,3–8,6 4,6–9,2 4,7–9,4 4,8–9,6 5–10 5,4–10,8 5,8–11,6
dB ( A ) 28 30 36 37 38 40 42 44 46 47



Tabela de correcção para impulsão vertical.
Valores orientativos para impulsão de ar quente com os aros centrais na posição mais alta .

Diferença de temperatura entre o ar impulsionado e o ambiente 5º 10º 15º 20º 25º
Alcance vertical 0,9 0,8 0,65 0,5 0,3
