Recuperadores de calor de fluxos paralelos

Recoair 3 HE EC

Unidade de recuperação de energia de utilização em instalações de ventilação comerciais e industriais com ventiladores tipo Plug Fan acionados diretamente através de um motor EC

Eficiências até 93% (certificados pela Eurovent)

Para montagem na horizontal ou na vertical

Com ou sem bateria de aquecimento a água/elétrica

Com ou sem regulação integrada

Aplicável em instalações até 6973 m³/h

Recoair

Descrição

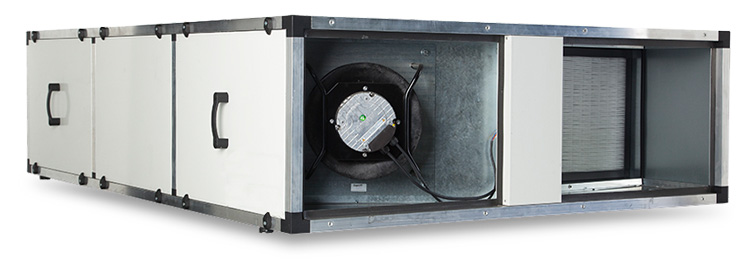

As unidades de recuperação de calor RECOAIR 3 HE EC são equipamentos insonorizados, de instalação interior ou exterior, com painéis laterais desmontáveis para fácil acesso ao seu interior, estando disponíveis com diferentes acessórios e configurações. Unidade de acordo com a norma ECO DESIGN ErP 2018.

Estrutura

Estrutura modular em perfil de alumínio extrudido (6060) de acordo com a DIN 17615 com 30 mm e cantos de nylon reforçado. Painéis de dupla parede com 25 mm de espessura, com a face exterior em chapa de aço com epóxy poliéster RAL 9010 com 25 mícrons do lado exterior e 7 mícrons do lado interior de acordo com a EN 10327, com filme de proteção, face interior em chapa de aço galvanizado de acordo com EN 10192. O isolamento intermédio dos painéis é preenchido por placas de poliestireno auto extinguível de 25 mm de espessura, com uma densidade de 30 kg/m³, oferecendo uma elevada resistência às diferentes solicitações mecânicas.



Recuperador de calor

Recuperador
Eurovent

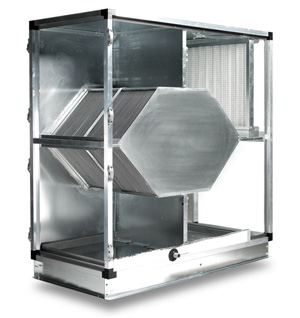

Os recuperadores de calor são do tipo fluxos paralelos de alta eficiência com Bypass, que permitem a recuperação de calor sensível do ar de extração para a insuflação com eficiências até 93% (certificadas pela Eurovent). São construídos com placas de alumínio estampadas, com 0,2 mm de espessura, e aba dupla nas zonas de interligação das placas que garantem estanquidade até 1500 Pa.

Ventilador

Recuperador

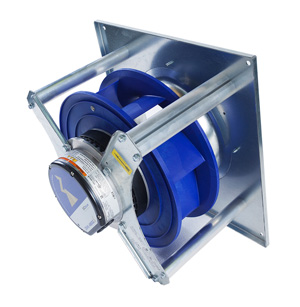

Ventiladores centrífugos do tipo PLUG FAN acionados diretamente através de um motor EC. Os ventiladores do tipo Plug Fan EC possuem uma turbina de simples aspiração de alta eficiência de pás recuadas, equilibrada estática e dinamicamente de acordo nomas normas ISO 1940 e AMCA 204-G2.5. Os motores utilizados são de rotor externo de comutação eletrónica de elevada eficiência, isolamento classe F, com uma eficiência mínima classe IE4, com proteção mecânica IP 54.



Filtro

Fitros



As unidades de recuperação de calor podem ser equipadas com filtros da classe M5, F7 e F9 de acordo com a norma EN 779. Os filtros são montados em paralelo e em calhas concebidas para manter os valores de fugas por Bypass dentro da classe F9, segundo a norma EN 1886.

Clique na imagem para descarregar o folheto
TDA
Fabricado em Portugal
Fabricado em Portugal
TABELA BASE DE CARACTERÍSTICAS



Modelo



Caudal (m³/h)



Caudal ErP (m³/h)



Potência (kW)



Alimentação



Proteção (IP)



Imáx (A)



Eficiência húmida (%)



Eficiência seca (%)



dB(A)

Perda carga (filtro + recuperador) insuflação [PA]

Perda carga (filtro + recuperador) extração [PA]

Potência efetiva de entrada (kW) caudal ErP

RECOAIR 3 HE EC 10

973

870

2 x 0,17

230V / 50HZ / 1 fase

IP-54

2 x 1,4

93,5

84,3

33

246,82

207,59

0,34

RECOAIR 3 HE EC 16

1656

1500

2 x 0,5

230V / 50HZ / 1 fase

IP-54

2 x 2,2

92,4

81,8

44

450,71

385,32

1,01

RECOAIR 3 HE EC 23

2299

2250

2 x 0,5

230V / 50HZ / 1 fase

IP-54

2 x 2,2

92,6

82,3

40

382,72

336,02

0,99

RECOAIR 3 HE EC 39

3964

3400

2 x 1,35

230V / 50HZ / 1 fase

IP-54

2 x 6,7

93,2

83,5

44

477,87

422,58

1,70

RECOAIR 3 HE EC 54

5365

5000

2 x 1,4

230V / 50HZ / 1 fase

IP-54

2 x 6

93,0

84,2

45

407,44

351,03

2,35

Notas: dB(A) - nível de pressão sonora a 4m; medida em campo livre segundo ISO 3744. Eficiência - NORMA (EN 308). Caudal para 100Pa com F7. Tipo UVB-UVNR.

Acessórios

Bico de pato da aspiração ou descarga

Teto à intempérie

Regulador de caudal 0-10V

Caudal constante

Controlo de CO2

Filtros



Opção sem controlo





Opção com controlo

Interruptor de Corte

Pressostato de Ar

Comutador On/Off



Programação horária

Programação horária e sinalização de colmatação de filtros

Display Externo

Comunicação MOD BUS

Interruptores de corte local

Filtragem F7



A instalação de um interruptor de corte é da maior importância para salvaguarda de quem executa intervenções de manutenção/ reparação, sendo obrigatória para o cumprimento da diretiva máquinas 98/37/CE. Os recuperadores de calor Recoair podem ser fornecidos com interruptores de corte, montados ou não.



Variadores de velocidade

Filtragem F7



As unidades de recuperação RECOAIR 3 HE EC podem ser fornecidas com potenciómetros destinados ao controlo da velocidade dos ventiladores.

Proteção contra a intempérie: teto de intempérie

No caso de unidades para colocação no exterior sujeitas à intempérie, estas podem ser equipadas com Tetos em chapa de aço com pintura epoxy poliester RAL 9010 com 25 mícrons do lado exterior e 7 mícrons do lado interior de acordo com a EN 10327, com filme de proteção.

Proteção contra a intempérie: bico de pato

Filtragem F7



Complementarmente ao teto de intempérie as unidades podem ainda ser equipadas com um bico de pato (na descarga ou aspiração) especialmente concebido para impedir a entrada de água e pássaros.



Construído em chapa de aço com pintura epoxy poliester RAL 9010 com 25 mícrons do lado exterior e 7 mícrons do lado interior de acordo com a EN 10327, com uma espessura de 0,6 mm, com filme de proteção e rede em aço eletrozincado.
