Difusores multi-injectores TDA

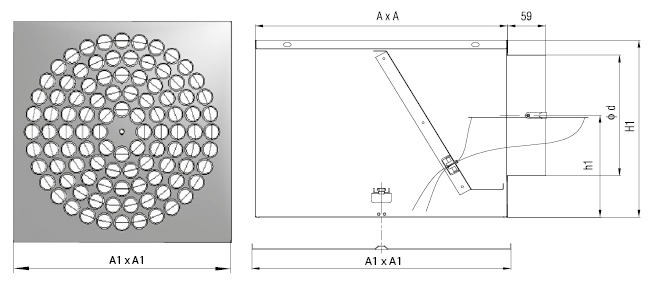

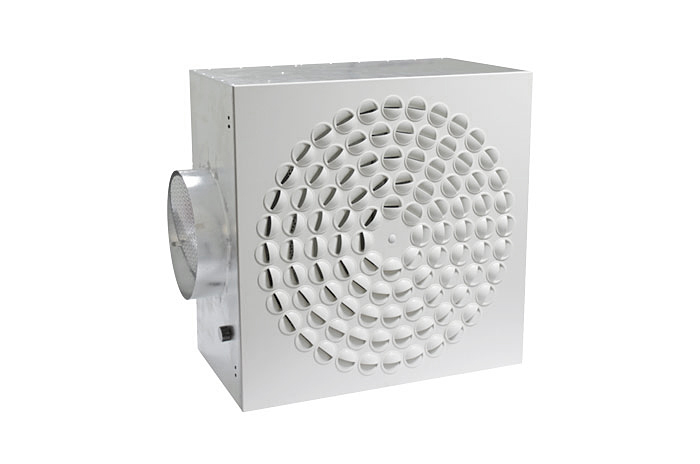

SNC-1

Difusores de tecto de alta indução, constituídos por multi-injectores de ajuste individual, dispostos em forma de circulo, e montados num prato quadrado, e equipados com plenum em aço galvanizado.

Aplicação

Insuflação e extracção de ar em sistemas de ar condicionado e ventilação



Material

Aço e plástico compósito

Plenum em aço galvanizado


Cor

Branco RAL 9010


Composição

Prato frontal em aço lacado com pintura epoxi

Injectores em plástico compósito

Plenum em aço galvanizado sem isolamento, com defletor em chapa perfurada, e registo de caudal



Montagem

Através de parafuso central

Descarregue aqui folheto PDF.
Clique na imagem para ver tamanho maior.

Type

A1 x A1 [mm]

# NOZZLES

A [mm]

H1 [mm]

h1 [mm]

d [mm]

300

295 x 295

22

280

210

125

123

400

395 x 395

42

390

290

167

198

500

495 x 495

68

390

290

167

198

600

595 x 595

100

590

325

177

248

625

620 x 620

100

590

325

177

248

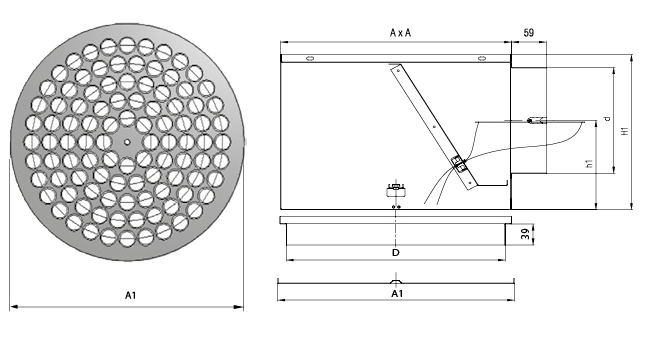

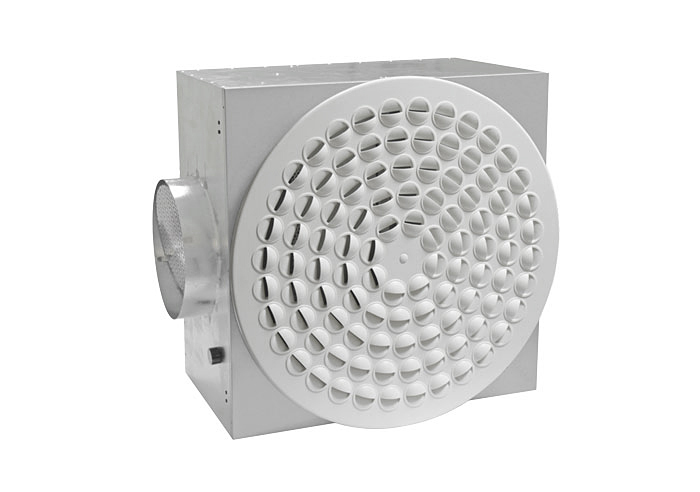

CNC-1

Difusores de tecto de alta indução, constituídos por multi-injectores de ajuste individual, montados num prato circular, e equipados com plenum em aço galvanizado.

Aplicação

Insuflação e extracção de ar em sistemas de ar condicionado e ventilação



Material

Aço e plástico compósito

Plenum em aço galvanizado´


Cor

Branco RAL 9010

Composição

Prato frontal em aço lacado com pintura epoxi

Injectores em plástico compósito

Plenum em aço galvanizado sem isolamento, com defletor em chapa perfurada, e registo de caudal



Montagem

Através de parafuso central

Descarregue aqui folheto PDF.

Clique na imagem para ver tamanho maior.



Type

A1 [mm]

# NOZZLES

A [mm]

H1 [mm]

h1 [mm]

d [mm]

D [mm]

300

300

22

280

210

125

123

290

400

400

42

390

290

167

198

370

500

500

68

390

290

167

198

488

600

600

100

590

325

177

248

560

625

625

100

590

325

177

248

560

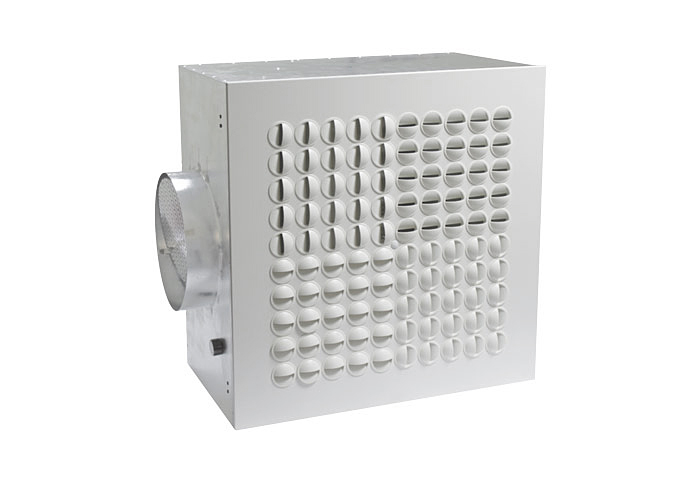

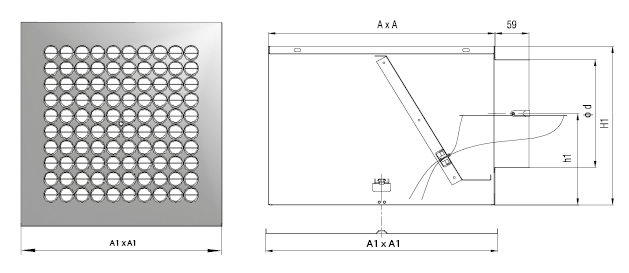

SNS-1

Difusores de tecto de alta indução, constituídos por multi-injectores de ajuste individual, dispostos em forma quadrangular, e montados num prato quadrado, e equipados com plenum em aço galvanizado.

Aplicação

Insuflação e extracção de ar em sistemas de ar condicionado e ventilação



Material

Aço e plástico compósito

Plenum em aço galvanizado



Cor

Branco RAL 9010

Composição

Prato frontal em aço lacado com pintura epoxi

Injectores em plástico compósito

Plenum em aço galvanizado sem isolamento, com defletor em chapa perfurada, e registo de caudal



Montagem

Através de parafuso central


Descarregue aqui folheto PDF.





Clique na imagem para ver tamanho maior.



Type

A1 x A1 [mm]

# NOZZLES

A [mm]

H1 [mm]

h1 [mm]

d [mm]

300

295 x 295

36

280

210

125

123

400

395 x 395

64

390

290

167

198

500

495 x 495

81

390

290

167

198

600

595 x 595

100

590

325

177

248

625

620 x 620

100

590

325

177

248
