Grupo de aspiração Ventilbox

Unidade de extração com ventilador de motor diretamente acoplado para instalações de ventilação com baixa pressão.

Clique na imagem para descarregar PDF

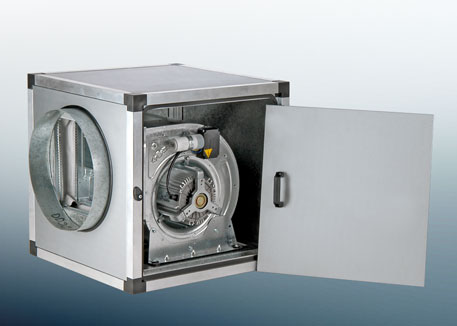

Construção

A estrutura da caixa é composta por painéis em aço galvanizado, perfis de alumínio extrudido e cantos em polipropileno.

Isolamento acústico com 10 mm de espessura de lã mineral Neto e revestimento interior em chapa galvanizada.



Ventilador

Ventilador de marca Sodeca, centrífugo, de dupla aspiração e pás avançadas com motor de rotor interno.

Ventilador apoiado na base da caixa com suportes metálicos e apoios antivibratórios.



Acessórios opcionais

  • Saídas com rede
  • Transformação quadrado redondo
  • Telhado anti-chuva
  • Pés em alumínio (unidade)
  • Interruptor corte local
  • Variador de velocidade STL
  • Transformador de 5 posições STR (trifásico)

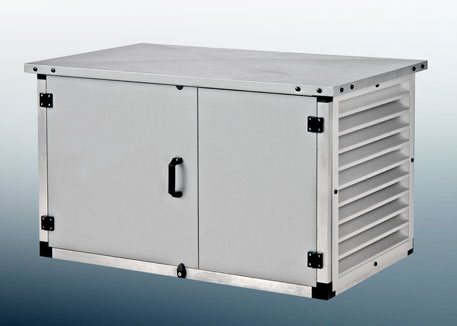

Unidade de tratamento de ar Ventilbox

Unidades de tratamento de ar com motor diretamente acoplado para instalações de compensação de ar novo em cozinhas, armazéns, escritórios, etc. Conforme a necessidade, podem incorporar diversos tipos de filtros e bateria de resistências elétricas..

Clique na imagem para descarregar PDF

Construção

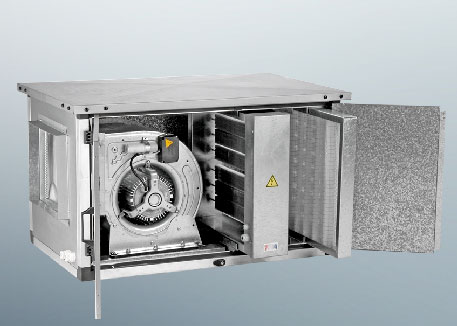

A sua construção é em tudo semelhante aos grupos de aspiração, mas com as seguintes possibilidades:

Incorpora, na versão standard, uma base para aplicação opcional de 2 pré filtros e bateria de resistências

Tampa de acesso em duas partes, podendo facilmente alterar a posição da visita.

Gola de descarga circular ou retangular



Acessórios opcionais

  • Grelha TAE em alumínio
  • Telhado anti-chuva
  • Filtro G4
  • Bateria de aquecimento por água quente
  • Pés em alumínio
  • Pressostato diferencial
  • Interruptor de corte local
  • Bateria de resistências elétricas
  • Variador de velocidade STL
  • Transformador de 5 posições STR (trifásico)

Características técnicas do ventilador

Referência Ventilador Modelo do ventilador Rpm Nº veloc.

Caudal máximo

(m³/h)

 Tensão (V) Potência (KW) I.máx (A) IP uF Nível sonoro dB (A) Erp Gráfico / Curva
Série a 4 pólos
GA-VBX02 DD7-7 1919-4M 1/5/HE 1230 1 1520 240 0,15 1,4 54 6 59 2015 1919-4M 1/5
GA-VBX04 DD9-9 2525-4M 3/4/HE 1310 1 3600 240 0,55 4,5 54 16 70 2015 2525-4M 3/4
GA-VBX06 DD10-10 2828-4M 3/4/HE 1310 1 3950 240 0,55 4,5 54 16 70 2015 2828-4M 3/4
Série a 6 pólos
GA-VBX01 DD7-7 1919-6M 1/10/HE 820 1 1230 240 0,08 0,85 54 6 53 Excluído 1919-6M 1/10
GA-VBX03 DD9-9 2525-6M 1/3/HE 830 1 2700 240 0,25 2,2 54 16 62 2015 2525-6M 1/3
GA-VBX05 DD10-10 2828-6M 1/3/HE 830 1 3200 240 0,25 2,2 54 16 62 2015 2828-6M 1/3
GA-VBX07 DD12-12 3333-6M 1/HE 850 1 6000 240 0,75 6 54 30 71 2015 3333-6M 1
GA-VBX08 DD12-12 3333-6T 1 1/2/HE 850 1 7800 400 1,1 3,8 54 -- 75 2015 3333-6T 1 1/2
