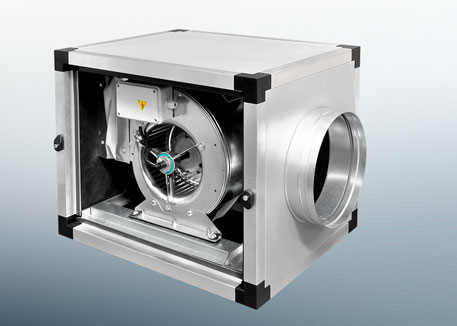

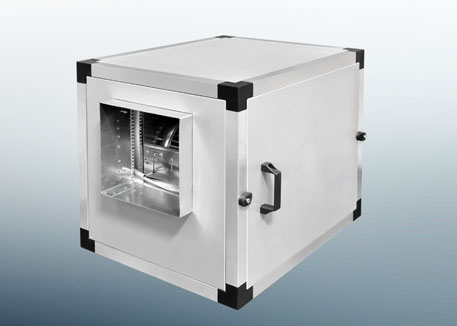

Grupo de aspiração XE

Unidade de extração com ventilador diretamente acoplado DD / DDM para extração de ar em edifícios de pequena e média dimensão.

Clique na imagem para descarregar PDF

Construção

A estrutura da caixa é composta por painéis em aço plastificado, perfis de alumínio extrudido e cantos em polipropileno.

Isolamento acústico em painel NETO com 25 mm de espessura.

Gola de aspiração circular aplicada.

Calha para aplicação de filtro.



Ventilador DD

Ventilador centrífugo Nicotra DD de dupla aspiração e pás avançadas.

Ventilador de acionamento direto com motor AC de rotor interno.



Ventilador DDM

Ventilador centrífugo Nicotra DDM de dupla aspiração e pás avançadas.

Ventilador de acionamento direto com motor AC de rotor externo otimizado.





Acessórios opcionais

  • Saídas com rede
  • Transformação quadrado redondo
  • Telhado anti-chuva
  • Pés em alumínio (unidade)
  • Comutador de 3 ou 4 velocidades
  • Interruptor corte local
  • Variador de velocidade STL
  • Transformador de 5 posições STR (trifásico)

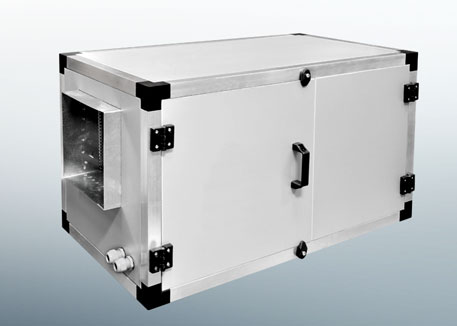

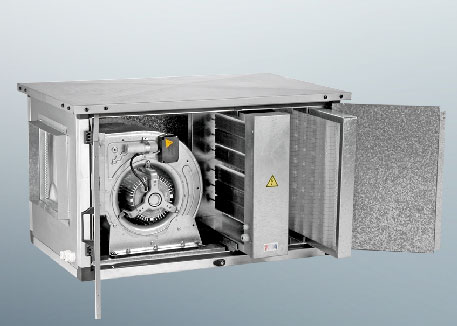

Unidade de tratamento de ar XI

Unidade de tratamento de ar com ventilador diretamente acoplado DD / DDM

Clique na imagem para descarregar PDF

Construção

A estrutura da caixa é composta por painéis em aço plastificado, perfis de alumínio extrudido e cantos em polipropileno.

Isolamento acústico em painel NETO com 25 mm de espessura.

Gola em junta flexível, permitindo uma fácil e rápida substituição do ventilador e impedindo a transmissão de vibrações para as condutas.

A caixa incorpora uma calha para bateria com 125 mm de largura e duas calhas para filtros com 50 mm de largura cada.



Ventilador DD

Ventilador centrífugo Nicotra DD de dupla aspiração e pás avançadas.

Ventilador de acionamento direto com motor AC de rotor interno.



Ventilador DDM

Ventilador centrífugo Nicotra DDM de dupla aspiração e pás avançadas.

Ventilador de acionamento direto com motor AC de rotor externo otimizado.





Acessórios opcionais

  • Grelha TAE em alumínio
  • Telhado anti-chuva
  • Filtro G4
  • Bateria de aquecimento por água quente
  • Pés em alumínio
  • Pressostato diferencial
  • Interruptor de corte local
  • Comutador de 3 ou 4 velocidades
  • Bateria de resistências elétricas
  • Variador de velocidade STL
  • Transformador de 5 posições STR (trifásico)

Características técnicas do ventilador

Código Descrição Potência nominal (W) Nº de pólos motor 1F/3F IP Regulação Proteção térmica Condensador (mF) Consumo máximo (A) Classe de isolamento Curva
Série DDM
6N02Y8 DDM 7/7 E6G3304 1F 4P 1V +SCT 300 4 1 55 Eletrónica Sim 8 2,4 F 2
6N029M DDM 7/7 E5G3301 1F 4P 1V +SCT 147 4 1 55 Eletrónica Sim 5 1,6 F 3
6N022U DDM 7/7 E6G5307 1F 4P 3V +SCT 175 4 1 55 3 velocidades Sim 6 1,7 F 4
6N022A DDM 9/7 E6G3405 1F 4P 1V +SCT 420 4 1 55 Eletrónica Sim 16 3,9 F 5
6N02XN DDM 9/9 E6G3405 1F 4P 1V + SCT 420 4 1 55 Eletrónica Sim 16 3,6 F 6
6N02WO DDM 9/9 E6G3502 1F 4P 3V +SCT 350 4 1 55 3 velocidades Sim 10 3 F 7
6N02GA DDM 10/10 E6G3402 1F 6P 1V+SCT 250 6 1 55 Eletrónica Sim 13 2,3 F 8
6N025A DDM 10/10 E6G3605 1F 6P 3V+SCT 350 6 1 55 3 velocidades Sim 13 3,8 F 9
6N02Z6 DDM 10/10 E6G3704 1F 4P+SCT 600 4 1 55 Eletrónica Sim 30 6,8 F 10
Série DD
6M06FY DD 7/7 M99A 1F 6P 1V 50 6 1 32 Eletrónica Sim 3,15 0,63 F 1
6N09W9 DD 12/9 M93G 1F 6P 1V+SCT 735 6 1 55 Eletrónica Sim 25 7,18 F 11
6N06HX DD 12/12 M92F 1F 6P 3V 735 6 1 20 3 velocidades Sim 20 7 F 12
6N06HL DD 12/12 M93G 1F 6P 1V+SCT 735 6 1 55 Eletrónica Sim 20 6,4 F 13
6N099N DD 12/9 M955 3F 4P 2V+SCT 1500 4 3 20 2 velocidades Sim 5 F 14
6N09LC DD 12/12 M9Y7 3F 6P 1V+SCT 1100 6 3 55 Transformador Sim 5,2 F 15
