Difusores quadrados TDA

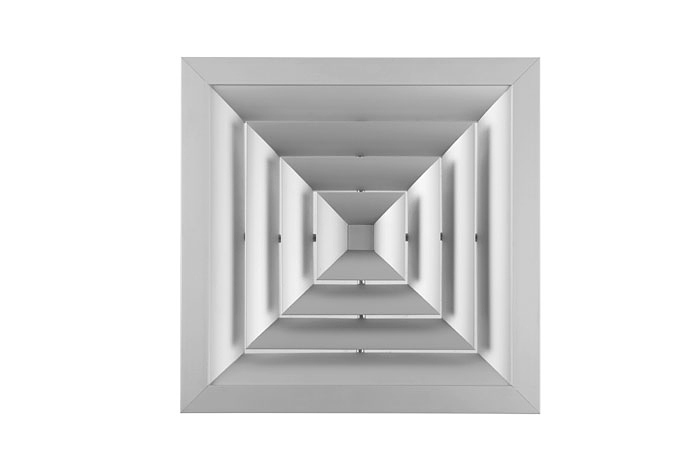

DFQ

Difusor para admissão e rejeição do ar em aplicações de aquecimento, ventilação ou ar condicionado. Pode funcionar em 4 direcções distintas simuntaneamente dependendo do número de vias de distribuição.

DFQ-0

Modelo com registo de caudal de lâminas opostas.

Características

Fabricado com perfis de alumínio extrudido

4 vias de distribuição

Alhetas fixas

Bastidor de 27 mm



Sistemas de fixação

Ponte de Montagem

Furação



Acabamento

Alumínio anodizado

Lacado a branco RAL 9010


Descarregue aqui folheto PDF.

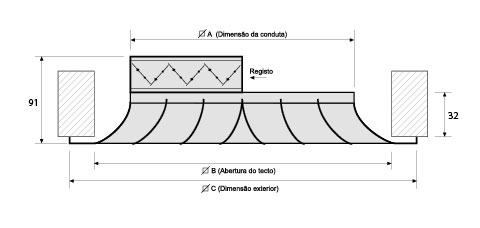

Clique na imagem para ver tamanho maior.

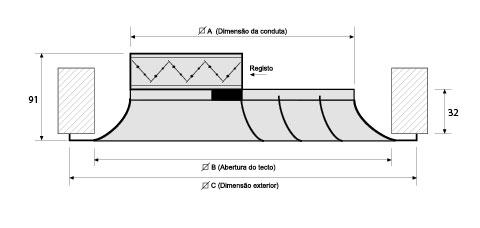

Clique na imagem para ver tamanho maior.

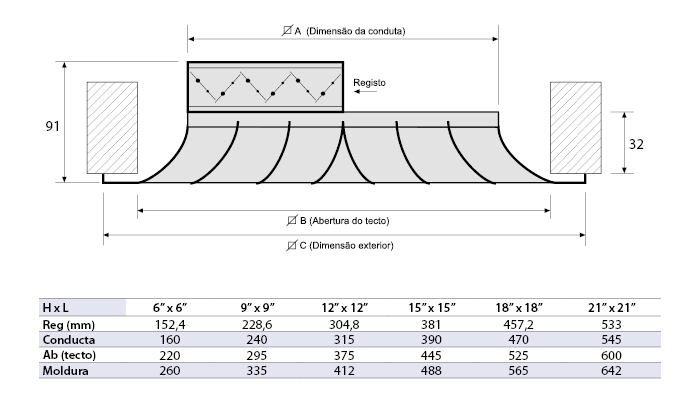

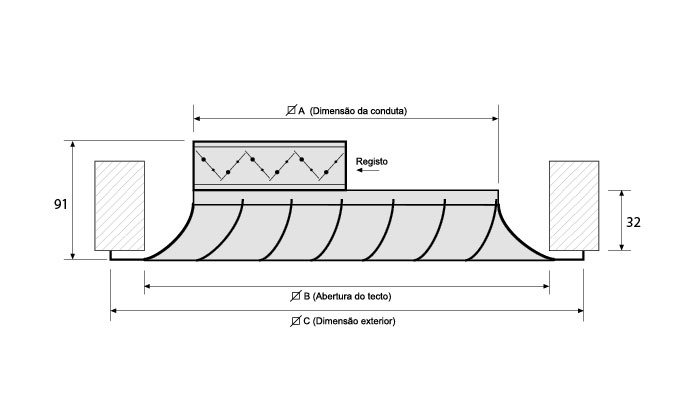

H x L 6” x 6” 9” x 9” 12” x 12” 15” x 15” 18” x 18” 21” x 21”
Reg (mm) 152,4 228,6 304,8 381 457,2 533
Conducta 160 240 315 390 470 545
Ab (tecto) 220 295 375 445 525 600
Moldura 260 335 412 488 565 642



Possibilidade de fabricar difusores com 1, 2 e 3 vias por consulta.

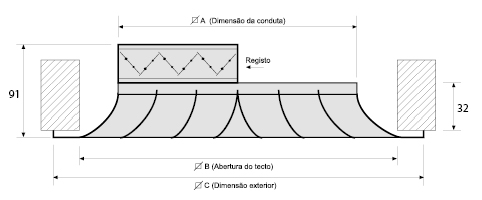

Clique na imagem para ver tamanho maior.

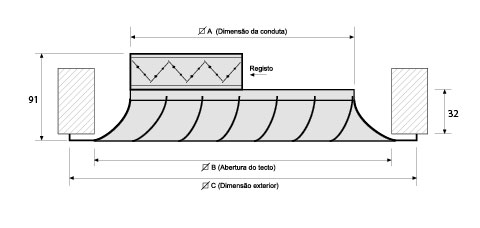

Clique na imagem para ver tamanho maior.

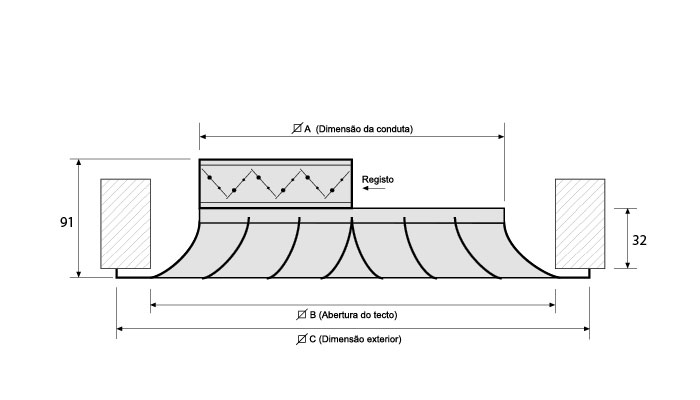

Clique na imagem para ver tamanho maior.
