Grelhas de descarga TDA

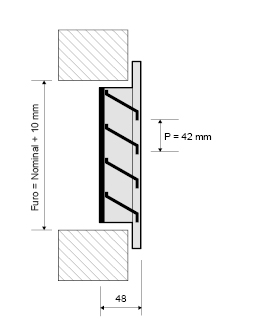

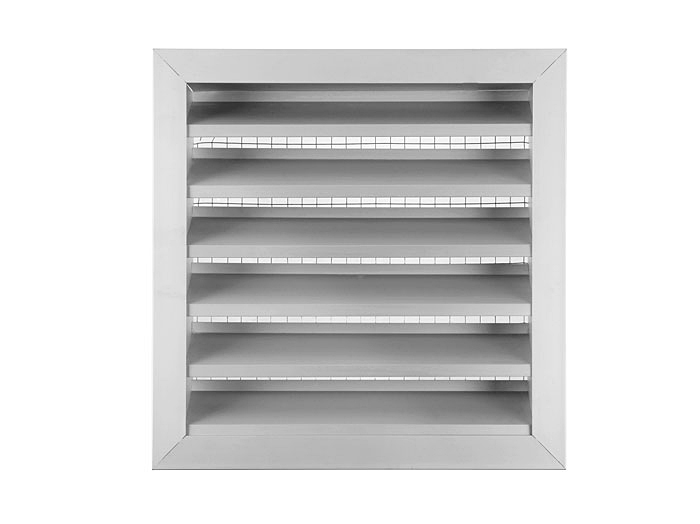

TAE

Devido à sua robustez de construção e desenho das lâminas, as grelhas TAE são as indicadas para a admissão ou expulsão de ar no exterior. São providas de uma rede de protecção interior em aço inoxidável que evita a entrada de pássaros..

Características

Fabricada com perfis de alumínio extrudido

Rede galvanizada 12,7 x 12,7 mm

Alhetas horizontais fixas a 55°

Passo médio de 42 mm

Bastidor 27 mm

Sistemas de fixação

Furação

Clips





Descarregue aqui folheto PDF.

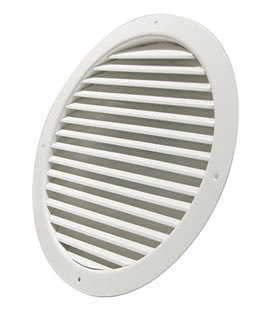

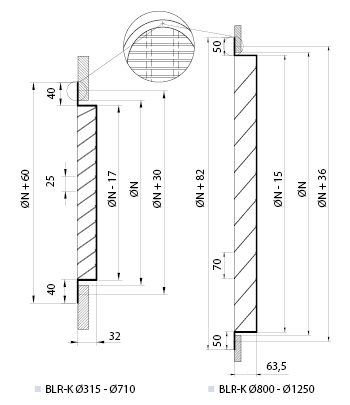

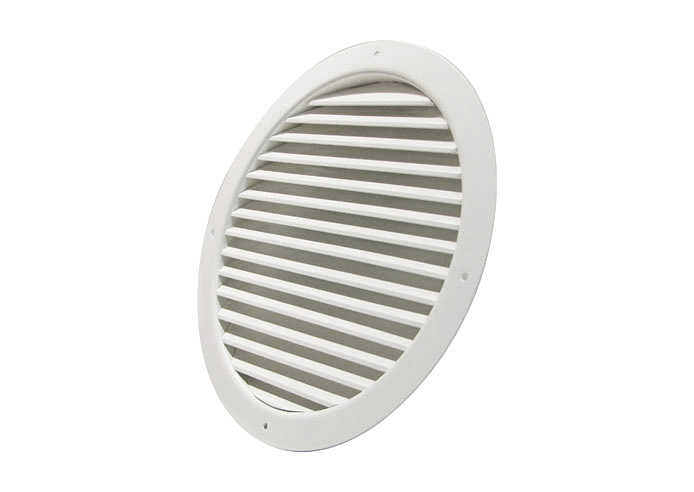

BLR-K

Descarga de ar exterior circular em alumínio.

Aplicação

Tomada ou descarga de ar em sistemas de ventilação



Material

Alumínio



Cor

Branco RAL 9010




Composição

Aro e lâminas em alumínio
Lâminas com passo de 25mm desde o diâmetro 315 até 710,
e de 70 mm para diâmetros superiores



Montagem

Encastrada através de parafusos no aro (incluídos )

Descarregue aqui folheto PDF.

Clique na imagem para ver tamanho maior.





Type Qv (50 Pa) [m3/h] ØN [mm]
BLR-K 315 500 315
BLR-K 400 950 400
BLR-K 450 1100 450
BLR-K 500 1350 500
BLR-K 630 2150 630
BLR-K 710 3000 710
BLR-K 800 6000 800
BLR-K 1000 10000 1000
BLR-K 1250 16000 1250

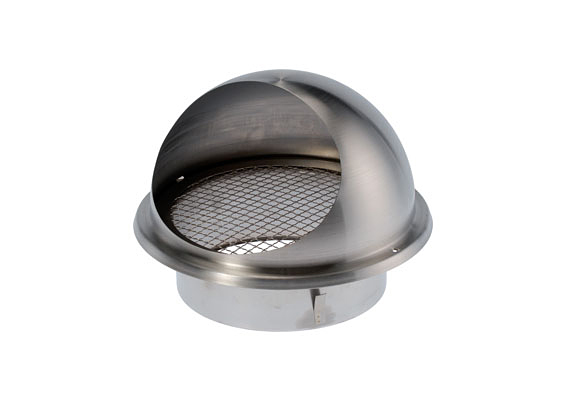

BLR-E-RL

Descargas de ar exterior em aço inoxidável
Tomadas ou descargas de ar exterior circulares, com rede anti-pássaro.

Aplicação

Para admição ou rejeição de ar em sistemas de ventilação


Material

Aço Inoxidável



Cor

Aço inoxidável escovado



Composição

Corpo e rede anti-pássaro e gola para ligação a conduta circular em aço inoxidável



Montagem

Em condutas circulares ou encastrada em parede

Descarregue aqui folheto PDF.

Clique na imagem para ver tamanho maior.



Tipo Qv (4m/s) [m3/h] Diâmetro da ligação [mm]
BLR-E-RL 100 100 100
BLR-E-RL 125 130 125
BLR-E-RL 150 200 150
BLR-E-RL 160 220 160
BLR-E-RL 180 260 180
BLR-E-RL 200 300 200

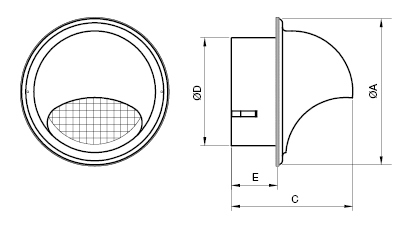

Modelo ØD [mm] ØA [mm] E [mm] C [mm]
BLR-E-R 100 95 150 42 125
BLR-E-R 125 120 190 48 145
BLR-E-R 150 145 210 55 165
BLR-E-R 160 155 210 55 165
BLR-E-R 200 198 270 60 205
